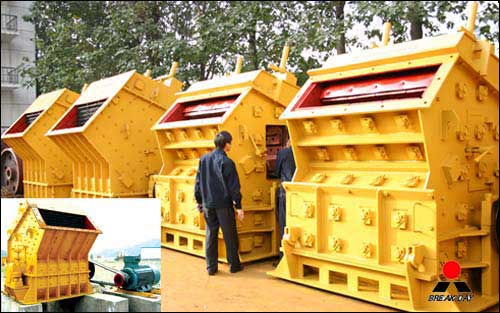

黎明重工反击式破碎机(简称反击破)和锤式破碎机同属于以冲击作用为主来破碎脆性物料的机器,因此也被称为冲击式破碎机。该系列设备适用于粒度不大于500毫米,抗压强度不超过350MPa的各种物料(花岗岩、石灰石、混凝土等)的粗、中、细碎,广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化,具有破碎比大、破碎效率高、维修方便等特点,产出的成品呈立方体,是很好公路路面及水电建设用骨料的理想加工设备。
反击式破碎机工作原理:
黎明重工反击式破碎机是利用板锤的高速冲击和反击板的回弹作用,使物料受到反复冲击而破碎的机械,主要结构有:机架、转子、板锤、反击板、侧护板等。
工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,被反击板弹回的矿石再与板锤或转子后面甩出的其他矿石相互碰撞,因此在首先破碎腔中矿石受到反复冲击而被击碎。有些矿石在首先破碎腔破碎到一定粒度后,经过反击板和转子之间的空隙而排至第二破碎腔中,继续受到反复打击,直至达到理想粒度后才由破碎机底部排矿口排出。
反击式破碎机性能特点:
1.反击式破碎机可以有效处理含湿量较大的物料,防止破碎机的堵塞现象。在处理物料含水量过大时,反击式破碎机的进料溜槽和反击板可配备加热装置,防止物料的粘结。
2.黎明重工反击式破碎机既适用于软的物料又适用于硬度非常大的物料。反击式破碎机的板锤采用机械夹紧结构牢固定于转子上,当随转子转动时具有很大的转动惯量。相对于锤式破碎机(锤头呈悬垂状态),反击式破碎机的转子具有更大的动量,适应破碎更坚硬的物料,同时能耗较低。
3.反击式破碎机可以方便灵活调节出料粒度,调节范围广。反击式碎石机可通过多种方式调节出料粒度,如调节转子速度、调节反击板和研磨腔的间隙等。间隙调节可通过机械式或液压式进行调节。
4.黎明重工反击式破碎机易损件的磨损比锤式破碎机小、金属利用率高。反击式粉碎机板锤的磨损仅在出现在迎向物料的一面。当转子速度正常时,进料会落至板锤表面(打击面),板锤的背面和侧面均不被磨损。即便是迎向物料这一面的磨损也很少。而且底部研磨棒也很容易更换。反击式破碎机板锤的金属利用率可高达45%—48%。而锤式破碎机锤头呈悬垂状态,磨损发生在上、前、后和侧面,相对于板锤,锤头磨损更严重,锤头的金属利用率仅达25%左,而且转子体本身也可能受到磨损。
5.反击式破碎机备件更换简便、维护费用相应减少。反击式破碎机转子上仅安装6只板锤,可方便地进行板锤的更换,更换一套板锤的只需一个班次的时间。底部研磨腔研磨棒的更换也仅需要数十分钟即可,大大降低了检修和维护的时间和费用。
型 号 |
规 格(mm) |
进料口尺寸
(mm) |
更大进料边长(mm) |
处理能力(t/h) |
电机功率
(kw) |
重 量
(t) |
PF-1010 |
1000×1050 |
400×1080 |
300 |
50-90 |
55-75 |
14 |
PF-1210 |
1250×1050 |
400×1080 |
300 |
70-130 |
110-132 |
17 |
PF-1214 |
1250×1400 |
400×1430 |
300 |
90-180 |
132-160 |
22 |
PF-1315 |
1320×1500 |
860×1520 |
350 |
120-250 |
180-260 |
26 |
PF-1320 |
1320×2000 |
860×2030 |
500 |
160-350 |
300-375 |
30 |
