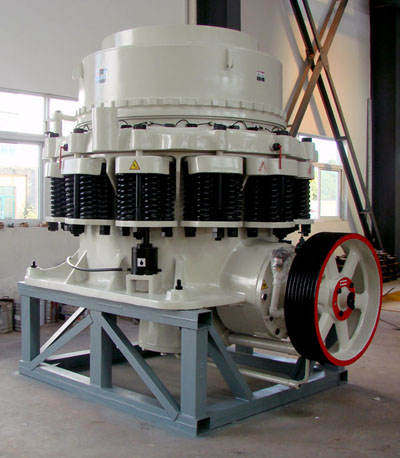

弹簧圆锥破碎机始于1878年美国发明的具有连续破碎动作的旋回破碎机,主要用于抗压强度不超过 300Mpa 的各种矿石和岩石(铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等)的中碎或细碎。该类型破碎机根据“料层粉碎理论”,采用静压破碎方式,具有破碎力度大、生产效率高、调整方便、经济节能、运作成本低等特点,广泛应用在冶金、建材、筑路、化学与硅酸工业生产。
弹簧圆锥破碎机工作原理:
弹簧圆锥破碎机主要有机架、皮带轮、水平轴、偏心套、上破碎壁(定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、控制系统等几部分组成。
其动锥固定在一个悬挂竖轴上,竖轴置于水平轴上的偏心套筒内。工作时,电动机带动皮带轮或联轴器旋转,从而通过水平轴、偏心套、悬挂竖轴迫使动锥沿着定锥内表面作旋摆运动。在动锥靠拢定锥的区段,物料受到动锥的挤压、撞击和弯曲作用而破碎,形成破碎腔;在动锥偏离定锥的地方,已被破碎的物料在自重作用下从锥底卸出。破碎机通过连续性的工作实现对石料的持续破碎。
破碎机的支撑套与架体连接处靠弹簧压紧,当破碎机内落入金属块等不可破碎物体或因某种原因机器超载时,弹簧即产生压缩变形,破碎机排矿口增大,异物从破碎腔排出,实现保险,防止机器损坏。异物排出后,在弹簧的作用下,排矿口自动复位,机器恢复正常工作。
弹簧圆锥破碎机类型介绍:
弹簧圆锥破碎机分粗碎弹簧圆锥破碎机、中碎弹簧圆锥破碎机和细碎弹簧圆锥破碎机三种。
其中粗碎用弹簧圆锥破碎机又叫旋回式破碎机;中碎弹簧圆锥破碎机为标准型圆锥破碎机;细碎圆锥破碎机又叫短头型圆锥破碎机或者叫“圆磨”。
三种类型的弹簧圆锥破碎机构造基本相同,区别仅在于动锥与定锥的形状不同,从而破碎腔的断面形状不同,进料和出料的粒度也不一样。
